  5. Ulincos モーメンタリ 押しボタンスイッチ 防水スイッチ IP67 U19C3 1NO1NC SPDT ON OFF シルバース テンレススチール 12VホワイトLED 19mm (白) カプラー付き
NEW売り切れる前に☆ 当社の Ulincos モーメンタリ 押しボタンスイッチ 防水スイッチ IP67 U19C3 1NO1NC SPDT ON OFF シルバース テンレススチール 12VホワイトLED 19mm 白 カプラー付き hg-groups.com hg-groups.com

Ulincos モーメンタリ 押しボタンスイッチ 防水スイッチ IP67 U19C3 1NO1NC SPDT ON OFF シルバース テンレススチール 12VホワイトLED 19mm (白) カプラー付き

390円

Ulincos モーメンタリ 押しボタンスイッチ 防水スイッチ IP67 U19C3 1NO1NC SPDT ON OFF シルバース テンレススチール 12VホワイトLED 19mm (白) カプラー付き









商品の説明

商品説明

Ulincos 押しボタンスイッチについて:
金属質感、ハイテクな作り、高級感溢れ出す押しボタンスイッチ。内蔵LED、青、赤、白、緑四色選択可能。

専用カプラー同梱、ハンダ付け手間を省く。

様々な場所に役立つ:自動車・バイクの電気制御、パソコンの電源スイッチ、ドアチャイム・アクセス制御、家電用スイッチ、工業用機械など、様々な電気設備の制御スイッチとして使える。

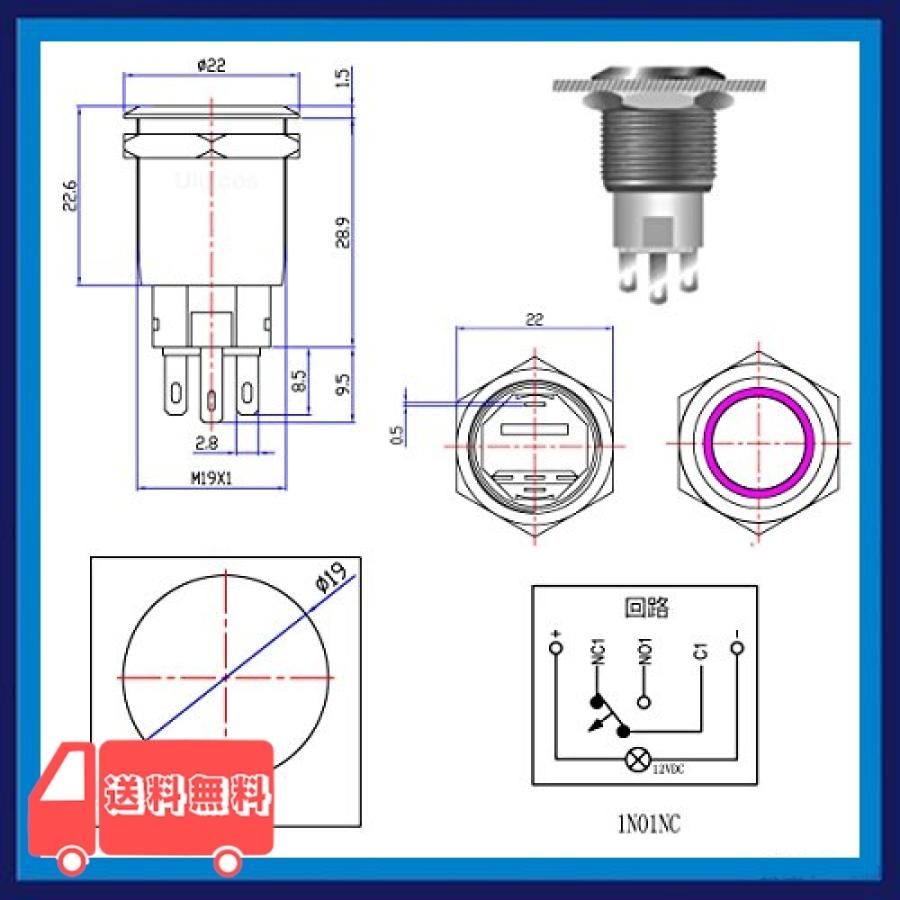

配線図1

スイッチon時のみ点灯する:

スイッチの端子C→電源の+
スイッチの端子+&端子NO→負荷の+
スイッチの端子-→負荷の-&電源の-
スイッチの端子NC→開放

配線図2

LEDが常時点灯する:

スイッチの端子NO→負荷の+
スイッチの端子+&端子C→電源の+
スイッチの端子-→負荷の-&電源の-
スイッチの端子NC→開放


PS:他の配線図(蛍スイッチなど)をお求めになる場合、サポートにお問い合わせください。

スイッチ機能のみ働かせる:

スイッチのC端子→電源の+
スイッチのNO端子→電源の-

各端子とコネクターの配線の対応関係

スイッチの端子 コネクター配線
+端子 赤線
-端子 黒線
C端子 白線
NO端子(normal open) 青線
NC端子(normal close) 緑線

PS:NC端子(緑線)は蛍スイッチ以外普通使いません

蛍スイッチ(パイロットスイッチ)の配線図:

スイッチのC端子→電源の+に接続
スイッチの+端子→スイッチのNC端子とはんだ付け
スイッチの-端子→負荷の-&電源の-に接続
スイッチのNO端子→負荷の+に接続

Ulincos モーメンタリ 押しボタンスイッチ 防水スイッチ IP67 U19C3 1NO1NC SPDT ON OFF シルバース テンレススチール 12VホワイトLED 19mm (白) カプラー付き
